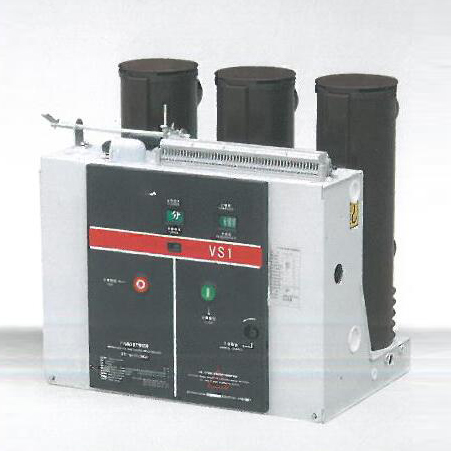

ZN63(VS1)-12/630-20固定式
2017/7/3
ZN63－12真空斷路器是3～10kV，50Hz三相(xiang)交流(liu)系統中(zhong)(zhong)的戶內配(pei)電(dian)裝(zhuang)置，可供工礦企業、發(fa)電(dian)廠(chang)、變電(dian)站中(zhong)(zhong)作(zuo)為電(dian)器設備的保(bao)護和(he)控制之用，特別適用于(yu)要求(qiu)無油(you)化(hua)、少(shao)檢修及頻繁操作(zuo)的使(shi)用場所，產品可配(pei)置在中(zhong)(zhong)置柜、雙(shuang)層柜、固(gu)定柜中(zhong)(zhong)作(zuo)為控制和(he)保(bao)護高壓(ya)電(dian)氣設備用。
該(gai)產品的主要特(te)點(dian)是：
1. 可靠性高(gao)：在額(e)定電流(liu)下(xia)，允許開斷(duan)次(ci)數(shu)高(gao)達20000次(ci)。在額(e)定短路電流(liu)下(xia)，試驗開斷(duan)次(ci)數(shu)50次(ci)。
2. 功能齊全：可理想的(de)開合(he)電(dian)阻、容性、感性的(de)負載(zai)。
3. 少(shao)維護，通常只需(xu)要對操動機構做少(shao)量(liang)清(qing)掃或潤滑。
4. 采(cai)用(yong)了(le)立式的(de)絕(jue)緣(yuan)套(tao)筒，可(ke)防御各種(zhong)環境的(de)影響。因(yin)而，斷(duan)路(lu)器可(ke)適用(yong)于(yu)各種(zhong)特殊(shu)的(de)環境條件(jian)。
5. 具有(you)完整的(de)產品系(xi)列參數：其(qi)額(e)定電流從630A到3150A；額(e)定短路開斷(duan)電流從20kA到50kA。
6. 額定(ding)短路關(guan)合電流(liu)(liu)（峰值）、額定(ding)動穩(wen)定(ding)電流(liu)(liu)等技術參數標(biao)準高于(yu)現行國家(jia)標(biao)準規定(ding)。
7. 產(chan)品(pin)出(chu)廠(chang)前(qian)全(quan)部(bu)依據(ju)可(ke)(ke)靠(kao)性原理進行了機械磨合(he)老(lao)練，保證產(chan)品(pin)的可(ke)(ke)靠(kao)性。
8. 產品(pin)系列性、通用(yong)(yong)性好(hao)，用(yong)(yong)戶維護使用(yong)(yong)方便(bian)。
產品(pin)符合GB－1984、DL403以及IEC標準56號及694號出(chu)版物等現行(xing)標準規定。
二，技術參數：
|
序(xu)號 |
額 定(ding) 參 數 |
單位 |
參 數 |
||
|
1 |
額定電壓 |
kV |
12 |
||
|
2 |
額定(ding) 絕(jue)緣水平 |
1min工頻(pin)耐受(shou)電壓(ya)（有效值） |
kV |
42 |
|
|
雷電(dian)沖擊(ji)耐(nai)受(shou)電(dian)壓（峰值） |
kV |
75 |
|||
|
3 |
輔助(zhu)回路1min工(gong)頻耐壓 |
V |
2000 |
||
|
4 |
額(e)定頻率 |
Hz |
50 |
||
|
5 |
額定電流 |
A |
630、100、1250、1600、2000、2500、3150 |
||
|
6 |
額定短路開斷電流 |
kA |
20、25、31.5、40、50 |
||
|
7 |
4s熱(re)穩定電流(liu) |
kA |
20、25、31.5、40、50 |
||
|
8 |
額定短(duan)路關合電流（峰值(zhi)） |
kA |
50、63、100、130 |
||
|
9 |
額定動穩定電(dian)流 |
kA |
50、63、100、130 |
||
|
10 |
額定單個電容(rong)器組(zu)開斷(duan)電流 |
A |
630 |
||
|
11 |
額定背(bei)對(dui)背(bei)電容器組(zu)開斷(duan)電流 |
A |
400 |
||
|
12 |
額(e)定操作(zuo)順(shun)序 |
|
分(fen)(fen)…0.3s…合分(fen)(fen)…180s…合分(fen)(fen) 分…180s…合分…180s…合分 |
||
|
13 |
合閘時間 |
ms |
60＋10－15 |
||
|
14 |
分閘時間 |
ms |
60＋10－15 |
||
|
15 |
額定短路電流開斷次數 |
|
50 |
||
|
16 |
機械壽命 |
次 |
20000 |
||
|
17 |
燃弧(hu)時間(jian) |
ms |
≤15 |
||
|
18 |
動(dong)靜(jing)觸頭允許磨損累計厚度(du) |
mm |
3 |
||
|
19 |
額定操作電壓(ya) |
合閘線圈(quan) |
V |
AC：110、220； DC：110、220 |
|
|
分(fen)閘線圈 |
V |
||||
|
20 |
線圈功率 |
合閘線圈 |
W |
245 |
|
|
分閘線圈 |
W |
||||
|
21 |
儲能電(dian)機功率(lv) |
W |
70 |
||
|
22 |
儲能電機額定電壓(ya) |
V |
DC：110、220 |
||
|
23 |
儲能時間 |
s |
≤15 |
||

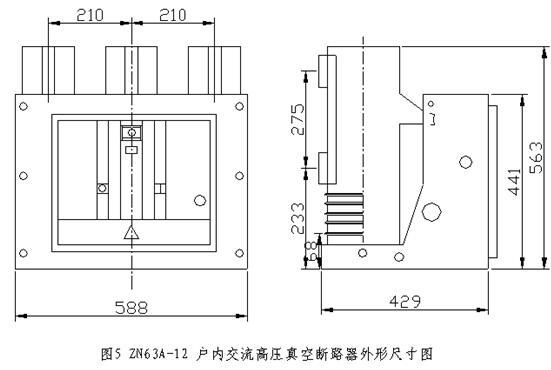

三(san),,外(wai)形(xing)及尺寸
